Identificare correttamente i cavi elettrici è fondamentale per garantire la sicurezza e l’efficacia di un impianto elettrico. Tra i metodi più affidabili per distinguere i vari tipi di cavi, vi è l’utilizzo dei colori. Questo sistema fornisce un modo intuitivo e pratico per individuare i cavi e comprendere la loro funzione all’interno del circuito. La tabella colori dei cavi fornisce un sistema standardizzato per identificare i diversi tipi di cavi elettrici, garantendo coerenza e sicurezza nelle installazioni elettriche.
Conoscere i colori dei cavi è essenziale per evitare cortocircuiti, errori di cablaggio e garantire un’installazione elettrica sicura ed efficiente. Questa guida fornisce una panoramica dettagliata sui riferimenti normativi nazionali riguardanti il codice colori dei cavi elettrici, consentendo di distinguere facilmente un cavo di fase da uno di protezione o di neutro e comprendere i diversi usi.

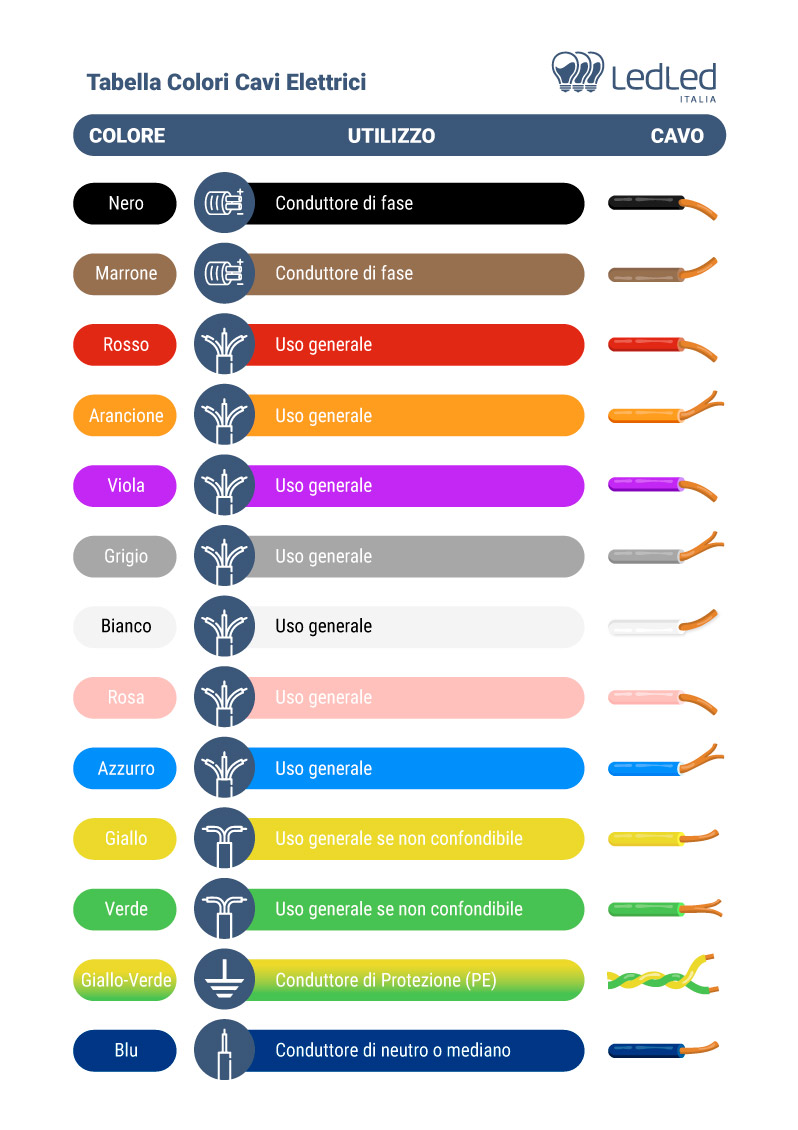

Interpretazione della tabella dei colori dei cavi elettrici
Ogni colore di cavo ha un significato specifico e viene utilizzato per identificare la funzione del cavo stesso. Di seguito sono riportati alcuni dei colori più comuni e il loro significato:
- Nero: solitamente utilizzato per i cavi di alimentazione in corrente alternata (AC) o linee attive, spesso utilizzato come colore di cavo “fase”.
- Blu: utilizzato nella maggior parte dei casi per identificare i cavi neutrali nell’impianto elettrico.
- Verde o Verde/Giallo: questo colore è riservato ai cavi di messa a terra o di protezione.
- Bianco o Grigio: utilizzato per cavi neutri o conduttori di ritorno.
- Arancione o Giallo: utilizzato per scopi specifici, come i cavi di controllo o di segnalazione.
È importante notare che i colori dei cavi possono variare leggermente a seconda delle normative e degli standard locali. È sempre consigliabile consultare le specifiche tecniche e le normative locali per garantire il corretto cablaggio e la conformità alle norme di sicurezza.
Struttura e tipologia dei cavi elettrici
I cavi elettrici sono composti da tre elementi principali: il conduttore, l’isolante e la guaina. Il conduttore è realizzato in rame o alluminio, materiali ideali per il trasporto efficiente dell’energia elettrica. L’isolante è il rivestimento che avvolge il conduttore, prevenendo eventuali scariche elettriche. Infine, la guaina costituisce lo strato esterno che protegge il cavo dall’usura nel tempo e da agenti esterni dannosi.
Esistono due principali tipologie di cavi: unipolari e multipolari.
- Cavi unipolari: sono utilizzati principalmente in impianti a bassa tensione, avendo un solo conduttore.
- Cavi multipolari: hanno più di un conduttore e possono essere bipolari, tripolari o quadripolari. Questi ultimi sono impiegati soprattutto in impianti elettrici a media e alta tensione.
La normativa di riferimento sui cavi elettrici
La normativa internazionale CEI 60446 definisce i colori per identificare i cavi, principalmente utilizzata in Europa. I cavi possono assumere varie tonalità come nero, marrone, rosso, arancione, giallo, verde, blu, viola, grigio, bianco, rosa e turchese. Tuttavia, il verde e il giallo sono riservati esclusivamente alla messa a terra.
La fase è identificata tipicamente con il marrone nelle installazioni monofasi e con il marrone per la prima fase (L1) nelle installazioni trifasi. Il neutro è di colore blu, mentre la messa a terra è verde-giallo. In passato nel Regno Unito, i colori dei cavi erano diversi, come rosso per la fase, nero per il neutro e verde-giallo per la messa a terra. I colori dei cavi elettrici in Italia sono stabiliti dal Comitato Elettrotecnico Italiano, la disposizione che li prevede è la norma del CEI-UNEL 00722.
Comprendere la tabella colori dei cavi elettrici è essenziale per qualsiasi progetto elettrico. Utilizzando questa guida, sarai in grado di identificare correttamente i diversi cavi elettrici, garantendo un’installazione sicura e conforme agli standard. Ricorda sempre di consultare le normative locali e di seguire le migliori pratiche di sicurezza durante ogni progetto.
Scopri i nostri cavi e il materiale elettrico!
Domande frequenti sui cavi elettrici
Come si collegano i colori dei fili elettrici?
Collegare i colori dei fili elettrici dipende dal tipo di circuito elettrico e dalle normative locali. In generale, i cavi con lo stesso colore vengono collegati insieme. Ad esempio, i cavi neri (fase) vengono collegati ai cavi neri e così via. Tuttavia, è sempre consigliabile seguire le specifiche del progetto e le normative locali per garantire un collegamento corretto e sicuro.
Che colore è il cavo neutro?
Il colore più comune per il cavo neutro è il blu. Tuttavia, in alcuni sistemi elettrici, potrebbe essere utilizzato anche il bianco o il grigio per identificare il cavo neutro. È importante consultare le normative locali e le specifiche del sistema per identificare correttamente il cavo neutro.
Quali sono i fili che portano corrente?
I fili che portano corrente sono generalmente i cavi di fase. Questi cavi sono solitamente di colore nero, rosso o altro colore specificato dalle normative locali. È importante maneggiare con cautela i cavi di fase poiché portano la corrente elettrica.
Dove va il filo blu?
Il filo blu è comunemente utilizzato per il cavo neutro nell’impianto elettrico. Nei circuiti domestici, il filo blu è solitamente collegato ai dispositivi elettrici che richiedono un ritorno di corrente, come prese e interruttori. È importante seguire le normative locali e le istruzioni del produttore per un collegamento corretto e sicuro dei cavi.
Quali sono i cavi elettrici a norma di legge?
I cavi elettrici a norma di legge sono quelli che rispettano le specifiche normative e gli standard di sicurezza stabiliti dalle autorità competenti nel paese in cui vengono utilizzati. In genere, i cavi elettrici conformi sono testati e certificati da organismi di certificazione accreditati, assicurando che soddisfino i requisiti di sicurezza e qualità richiesti dalle normative vigenti.
Quali sono i colori di riferimento dei cavi per un impianto elettrico civile?
I colori di riferimento dei cavi per un impianto elettrico civile possono variare leggermente a seconda delle normative e degli standard locali. Tuttavia, in molti paesi europei, i colori di riferimento sono definiti dalla normativa IEC 60446.
